光纤接线盒作为光纤连接的重要组成部分，起着稳固传输和方便理线的作用，本文将围绕常规的光纤接线盒，分步骤配图介绍其具体的安装方式。
一、光纤接线盒的安装步骤

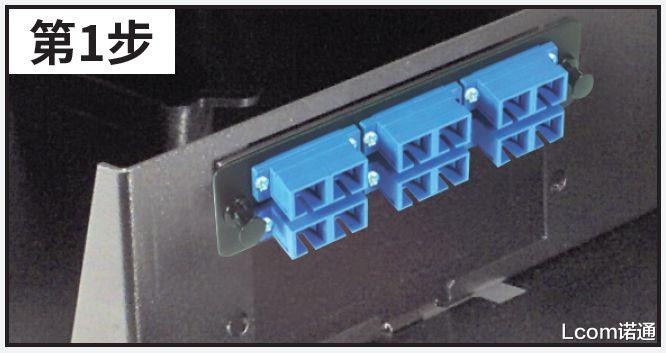

1、安装带有耦合器的扣合式面板。

【光纤|光纤接线盒6个安装步骤（配图）】

2、准备好分接光纤，之后将光纤托盘自接线盒前部或后部滑出。

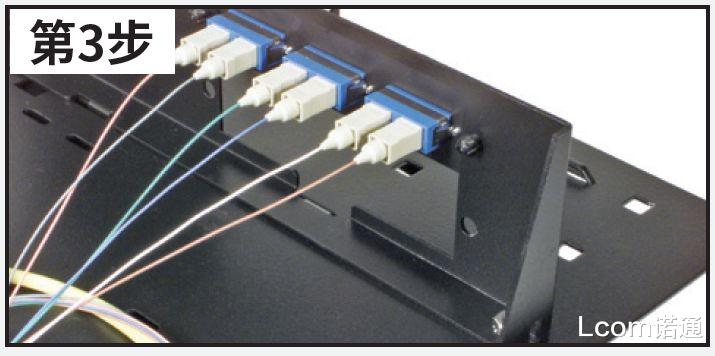

3、自面板后方将光纤接入耦合器。

4、自面板前方相应接入跳线。

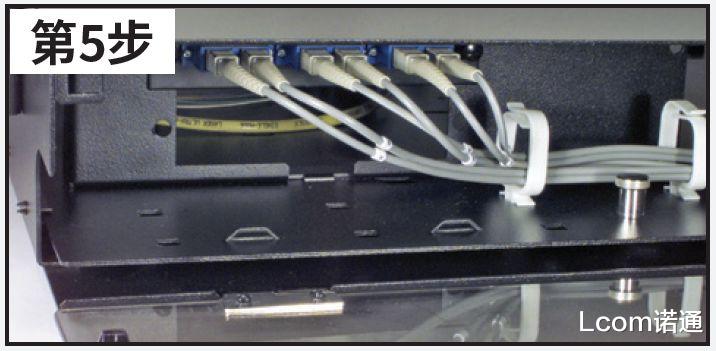

5、将光纤托盘滑至接线盒内。

6、装上外盖。
二、常见的光纤接线面板和接线盒

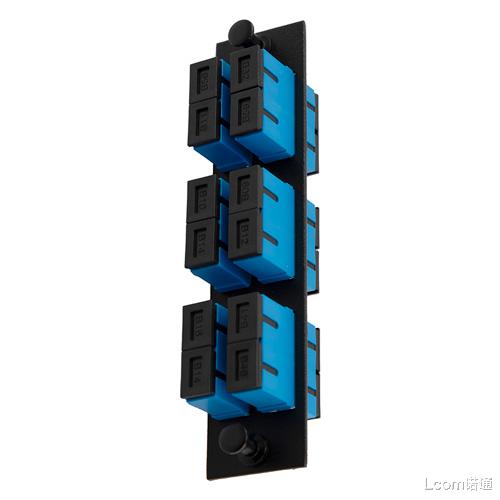

光纤接线面板，带有用于装入6个SC双工单模耦合器壳

带有用于装入6个蓝色双工SC耦合器壳，能够用于接线盒、机架接线板或接线板DIN轨道安装盒。这一款有针对单模应用的陶瓷对正套管设计，允许快速简单装卸的卡入安装方式，由冷轧钢制成，而且尺寸为标准的LGX尺寸（5.1×1.1英寸（13.0×2.8厘米））。

光纤连接器面板， 6个单芯FC耦合器，带陶瓷套管

可用于墙面安装式和架装光纤接线盒、FSP系列配线架以及FSP系列DIN导轨安装式接线盒， 6个单芯FC耦合器。适合用于单模应用的陶瓷套管。结构：冷轧钢 5.1英寸（13厘米）×1.1英寸（2.8厘米）

2U机架式安装光纤接线盒，带4 FSP系列子面板开口

可用于容纳光纤熔接盒、FSP系列子面板以及L-com的FSP系列MPO磁带。光采用包括SmokedLexan前门和金属后门的创新性设计，可完全打开，还可以轻松拆卸及重新连接，从而可完全使用可向前或向后推出的托架，以满足不同的设施需求。
提供大量扎带点，可轻松进行线缆固定和整理，从而使外观达到专业水平。这种耐用的钢制机架式安装配线箱表面喷有一层经久耐用的黑色粉末涂层。支持3、4、8或12个FSP系列子面板或FSP系列MPO磁带。内含机架安装吊耳和线缆扎带。
